在重防腐涂装领域，聚丙烯面漆以其优异的耐化学品性和物理机械性能，已成为钢结构、埋地管道及混凝土设施长效保护的首选材料之一。本文将从产品组成、核心特性、技术参数及施工工艺等方面，为您详细解读这一高性能防腐面漆。
聚丙烯面漆是一种双组份新型防腐涂料，通常由塑料改性的氯化橡胶和无规聚丙烯为基料，加入耐腐蚀颜料、填料、添加剂及溶剂配制而成。因其出色的耐水解性和绝缘性能，也被称为聚丙烯管道防腐涂料或聚丙乙烯涂料。
聚丙烯面漆之所以能在化工大气、海洋环境及埋地条件下表现出色，主要得益于以下特性：
极强的防腐与耐化学性
涂层致密，能够长期耐受酸、碱、盐及海水、沸水的侵蚀。即使在化工大气和海洋环境中，涂层也能保持稳定，有效延缓基材腐蚀-。
优异的物理机械性能
该面漆不仅硬度高，而且具有出色的柔韧性和抗冲击性（冲击强度可达50kg·cm），能有效抵抗应力引起的开裂或脱落。
良好的电绝缘性
涂层具有优良的电绝缘性能，特别适用于需要抗电子干扰或防止电化学腐蚀的场合，如埋地管道的阴极保护配套。
施工便捷与配套性
漆膜干燥快（表干≤1小时，实干≤24小时），便于快速施工。同时，涂层附着力强（划格法1级），抗霉菌性能突出，适合各类恶劣环境。
为了确保涂装质量，了解聚丙烯面漆的基本技术指标至关重要。以下是基于行业标准的产品典型参数：
| 项目 | 技术指标 | 检测标准/说明 |
|---|---|---|
| 漆膜颜色 | 黑色、灰色及各色定制 | 表面平整光滑 |
| 干燥时间（25℃） | 表干 ≤ 1小时；实干 ≤ 24小时 | 温度低于5℃时不宜施工- |
| 附着力（划格法） | 1级 | 与底材结合牢固- |
| 柔韧性 | 1mm | 抗基层形变能力强- |
| 冲击强度 | 50 cm | 抗机械碰撞性能优异 |
| 理论用量 | 约120-220 g/m² | 实际用量受施工方法和基面平整度影响- |
| 耐化学品性 | 耐10% H₂SO₄/NaOH/NaCI（72h）无变化 | 适用于化工及盐雾环境- |
聚丙烯面漆的应用范围极为广泛，主要涵盖以下几个关键领域-

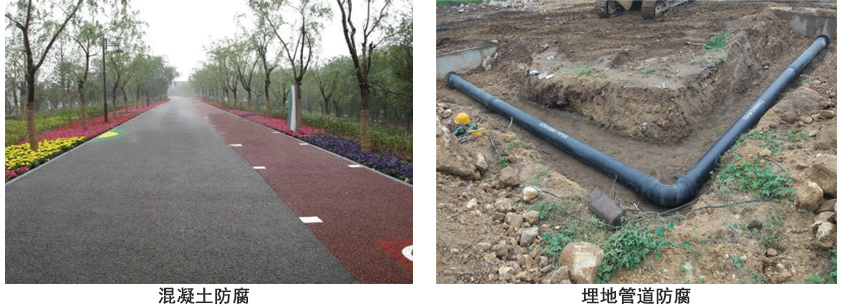

适用于工业、农业、城市、国防建设中的金属、混凝土、埋地管道内外壁的防腐蚀涂装。
正确的施工是保证聚丙烯面漆发挥长效防腐性能的前提。以下是施工中的关键注意事项：
钢结构：必须进行喷砂处理至Sa2.5级，粗糙度达到30-75μm；或动力工具除锈至St3级，清除氧化皮和铁锈。
混凝土：基面需平整、干燥、无浮浆和油污。油污严重处需用溶剂或洗涤剂处理干净-。
聚丙烯面漆多为双组份包装（漆料与固化剂）。
施工前需按厂家比例将固化剂缓慢倒入漆料中，充分搅拌，静置熟化30分钟后使用。混合后的涂料需在规定时间内（如6小时内）用完。
可根据施工条件和工件结构选择以下方式：
无气喷涂：效率高，适合大面积施工。推荐喷嘴口径0.4-0.5mm，压力20-25MPa，稀释率0-5%。
空气喷涂：适合表面要求较高的场合。稀释率10-15%。
刷涂/辊涂：适合小面积或修补。稀释率5-10%，需注意涂层均匀，防止流挂。
温湿度：理想施工温度5℃-40℃，底材温度需高于露点3℃以上。相对湿度应小于85%，且避免在雨雪天气施工。
层间间隔：在25℃环境下，最短涂装间隔为12-24小时，最长不超过7天-。
聚丙烯面漆凭借其卓越的耐腐蚀性、耐水性和机械强度，为重防腐体系提供了可靠的解决方案。无论是作为钢结构的长效面漆，还是埋地管道的防护层，它都能显著延长设施的使用寿命。在实际采购和施工中，建议选择有资质、技术成熟的品牌（如戴森、昆彩等），并严格遵守施工规范，以确保最终的防腐效果达到设计要求
