环氧富锌车间可焊底漆，顾名思义，是一种专为钢结构在车间内预涂（即车间底漆或预处理底漆） 而设计的高性能涂料。它主要由环氧树脂、高纯度锌粉（锌含量通常高达80%以上）以及特殊的固化剂和助剂组成。
它的两大核心使命是：
临时防护： 在钢材切割、焊接、组装成完整构件并最终进行整体喷涂面漆之前，为钢材提供数个月的临时防锈保护，防止在存储和运输过程中生锈。
可焊性： 其漆膜特性允许在其表面直接进行焊接操作，且对焊接质量和效率的影响极小。
1. 阴极保护作用——主动防锈的基石
这是环氧富锌底漆最核心的防锈机理。锌的化学活性比铁更活泼，当电解质（如水分）侵蚀漆膜时，锌会作为阳极优先被腐蚀，从而保护作为阴极的钢铁基材。即使漆膜有细微划伤，裸露的钢铁依然会受到周围锌粉的保护。这种“牺牲自我”的保护方式，提供了长达数月的卓越临时防护。
2. 优异的可焊性——焊接工艺的保障
普通防锈漆在焊接时会产生大量有毒气体和焊渣，严重影响焊接质量。而环氧富锌车间可焊底漆经过特殊配方设计：
焊接影响小： 其漆膜电阻率低，不影响焊接电流的传导。
焊缝质量高： 焊接时产生的气孔、夹渣等缺陷少，焊缝成型好。
焊接效率高： 无需大面积清除底漆即可施焊，极大地提高了生产效率。
3. 强大的附着力与机械性能
环氧树脂体系赋予了漆膜对喷砂处理后的钢铁表面极佳的附着力。同时，漆膜坚硬、耐磨，能很好地承受后续的搬运、加工和运输过程中的物理损伤。
4. 快速的干燥性能
为了适应现代化车间的流水线作业，该底漆通常具有表干快、复涂间隔短的特点，能够快速转入下一道工序，提升整体生产节奏。

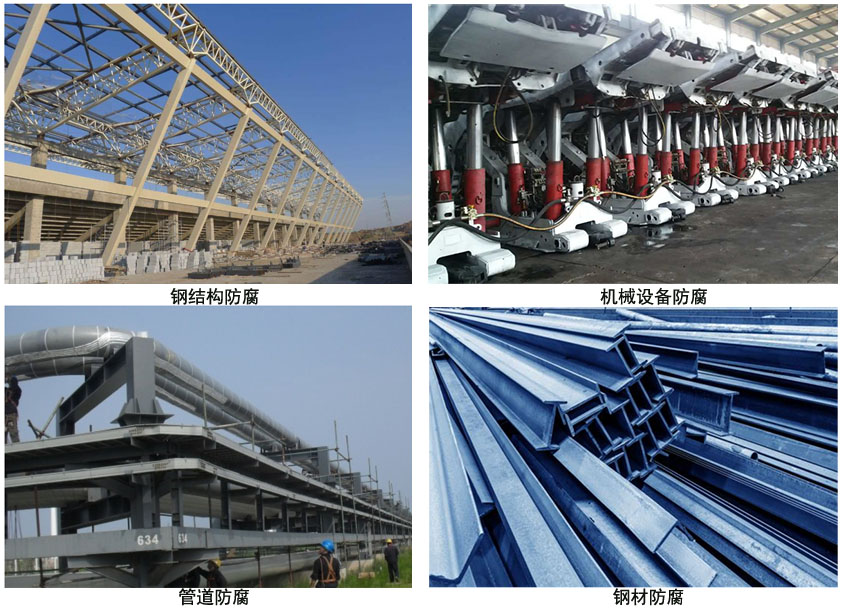

环氧富锌车间可焊底漆是以下领域的“标配”：主要用于钢结构、机械设备、工程设施、管道、钢材等防腐保护。
四、施工要点与注意事项
正确的施工是保证其性能的关键。
表面处理是根本： 钢材表面必须进行喷砂处理，达到Sa2.5级或以上的标准，表面粗糙度达到30-75μm。彻底去除油污、铁锈和旧漆膜，提供一个洁净、粗糙的锚定表面。
混合与熟化： 严格按照产品说明书规定的比例将主剂和固化剂混合，并充分搅拌均匀，并静置（熟化）规定时间后再使用。
施工方法： 通常采用无气喷涂，以确保漆膜均匀、致密。刷涂和辊涂可作为修补手段。
环境控制： 施工时基材表面温度应高于露点3℃以上，环境相对湿度低于85%，避免在雨、雪、大风天气施工。
膜厚控制： 通常喷涂一道，干膜厚度控制在15-25μm之间。膜厚过薄，防护能力不足；膜厚过厚，可能影响可焊性和干燥性能。
安全与健康： 施工期间应确保通风良好，操作人员需佩戴防护口罩、眼镜和手套，避免皮肤直接接触和吸入漆雾。
Q：环氧富锌底漆可以单独作为面漆使用吗？
A： 不可以。作为车间底漆，它仅提供临时保护。其漆膜耐候性差，长时间暴露在紫外线（阳光下）会粉化、失效。在完成所有焊接组装后，必须在其上涂覆适当的中间漆和面漆系统，以提供长期的复合防腐保护。
Q：焊接时是否需要完全清除底漆？
A： 一般情况下，在焊缝区域两侧约20-30mm范围内，建议在焊接前清除底漆，以获得最佳的焊接质量。但对于可焊性优异的车间底漆，在某些要求不极端严格的场合，可以直接施焊，具体需遵循设计规范。
Q：存储时需要注意什么？
A： 应存放在阴凉、干燥、通风的库房内，远离火源和热源。包装桶必须保持密闭，防止固化剂吸潮失效。
总结而言，环氧富锌车间可焊底漆是现代工业防腐体系中连接材料加工与长期防护的关键一环。它完美地平衡了“防锈”与“可焊”这两个看似矛盾的需求，是保障大型钢结构工程质量和耐久性的幕后功臣。选择合适的环氧富锌车间可焊底漆并规范施工，是每一个工程项目成功的基础。
