在建筑修缮、地下室、水池、隧道等潮湿甚至明水环境中，混凝土基面的防护与涂层施工一直是技术难点。传统环氧底漆对基面含水率要求苛刻，干燥不充分极易导致涂层起泡、脱落、失效。潮湿混凝土湿固化环氧封闭底漆的诞生，为解决这一行业痛点提供了高效可靠的方案。
潮湿混凝土带来的施工挑战
水分影响附着力： 水分阻隔涂层与基面的有效接触，大幅降低附着力。
鼓泡风险： 基面内部或涂层下的水汽受热膨胀，产生蒸汽压，导致涂层鼓泡、剥离。
固化受阻： 水分子干扰传统环氧树脂的固化反应，导致涂层强度不足、耐性下降。
工期延误： 等待基面自然干燥耗时漫长，严重影响施工进度。
湿固化环氧封闭底漆的核心优势
湿固化环氧封闭底漆采用了独特的改性环氧树脂体系和固化剂技术，其核心优势在于：
优异的潮湿基面适应性：
可直接涂覆于潮湿甚至无明水的混凝土表面（通常要求含水率不超过 12%），无需漫长干燥等待。
对基面微潮气不敏感，大大降低了因基面返潮导致涂层失效的风险。
强大的渗透与封闭性能：
低粘度配方，能深度渗透进混凝土毛细孔和微裂缝中，有效锚固基面。
形成致密坚韧的封闭涂层，显著提升混凝土基体的强度，阻隔内部水分、盐分及有害物质的迁移和析出，为后续涂层提供稳固基础。
可靠的固化性能：
利用环境中的湿气（水分）作为固化反应的催化剂或参与成分，在潮湿环境下反而能正常完成固化反应。
固化后的涂层物理机械性能（硬度、强度、附着力）和化学耐性（耐水、耐盐碱、耐化学品）优异。
提升施工效率与经济效益：
显著缩短工期，尤其在雨季、高湿度环境或紧急抢修工程中优势明显。
减少因等待干燥产生的窝工和能耗成本。
有效解决潮湿基面防护难题，延长结构使用寿命，降低长期维护费用。
湿固化环氧封闭底漆的典型应用场景

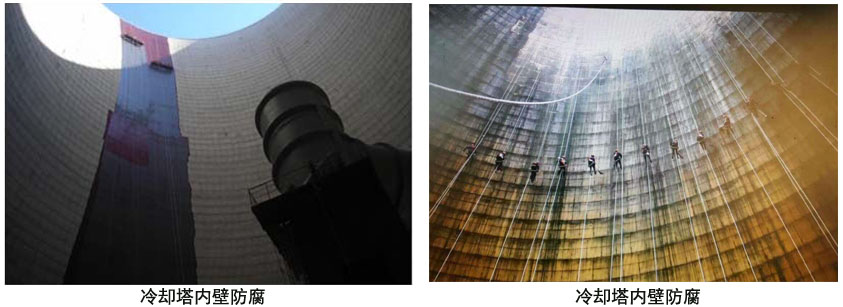

湿固化环氧封闭底漆适用于冷却塔内壁专用防腐漆，也可以用于其他混凝土防腐蚀保护涂装。
专业施工建议
基面处理： 彻底清除松动、起砂、油污、浮浆等。高压水冲洗是推荐方法，但需注意控制最终含水率。大的裂缝、孔洞需预先修补。
环境要求： 施工时基面温度通常需高于露点温度3°C以上，环境温度一般在5-35°C范围（具体参考产品说明）。空气相对湿度可高达95%甚至更高（部分产品允许）。
混合配比： 严格按照产品说明书的比例 准确称量主剂（A组分）和固化剂（B组分），使用机械搅拌充分混合均匀。
熟化时间： 混合后静置片刻（通常3-5分钟，按说明书）让气泡逸出。
施工方法： 推荐使用无气高压喷涂，效率高、渗透好；也可使用硬毛刷、滚筒施工，务必确保涂布均匀，无漏涂。通常涂布一道即可达到良好封闭效果，用量根据基面粗糙度而定。
固化与覆涂： 确保涂层充分固化（时间受温湿度影响较大，需实测确认）后再进行后续中涂或面漆施工。务必遵循产品规定的覆涂间隔。
选择与辨别要点
认准专业品牌： 选择在工业防护领域有口碑、技术实力强的品牌。
查看技术参数： 重点关注其在规定高湿度条件下的附着力（拉开法测试，通常要求≥3.5MPa）、抗渗透性、耐化学性等关键指标。
索取检测报告与案例： 要求供应商提供权威检测报告和实际应用案例。
明确施工条件： 仔细阅读产品说明书，确认其允许的最高基面含水率和施工环境湿度范围是否满足项目要求。
结语
潮湿混凝土湿固化环氧封闭底漆是现代建筑防护技术的重要进步，它突破了环境湿度的限制，为在苛刻潮湿条件下实现长效、可靠的混凝土防护提供了关键性的解决方案。无论是新建工程还是维修维护项目，选择优质的湿固化环氧封闭底漆并规范施工，都能显著提升工程质量、保障防护效果并创造可观的经济效益。在应对潮湿基面挑战时，它已成为工程师和施工方不可或缺的专业材料。
（专业施工建议：对于关键性或大型项目，强烈建议在施工前进行小面积测试，并咨询材料供应商技术
